Дневник Электрика: Системы заземления TN-C, TN-S, TN-C-S, TT, IT

Электрический ток является источником повышенной опасности для человека. Поражение электрическим током возможно при прикосновении к токоведущим частям электроустановок (например к фазному проводнику) или к металлическим частям оборудования (корпус стиральной машины и т.д.), оказавшимся под напряжением вследствие нарушения изоляции.

Электрический ток вызывает ожоги, механические повреждения тканей, поражение нервной системы. Действие тока ощущается, начиная с 0,5…1,5 мА. При токе 10…15 мА человек не может самостоятельно разорвать цепь поражающего его тока, возникает так называемое «приковывание». Ток 50…60 мА поражает органы дыхания и сердечную мышцу. Считается, что ток в 100 мА представляет смертельную опасность.

В соответствии с ПУЭ 1.7.51. Для защиты от поражения электрическим током в случае повреждения изоляции должны быть применены по отдельности или в сочетании следующие меры защиты при косвенном прикосновении:
защитное заземление;
автоматическое отключение питания;
уравнивание потенциалов;
выравнивание потенциалов;
двойная или усиленная изоляция;
сверхнизкое (малое) напряжение;
защитное электрическое разделение цепей;
изолирующие (непроводящие) помещения, зоны, площадки.

Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Защитное заземление - заземление, выполняемое в целях электробезопасности (другими словами корпус электроустановки соединён с заземляющим устройством). Не путаем защитное заземление с рабочим.

Рабочее (функциональное) заземление - заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).

Классификация систем заземления

Существует несколько типов систем заземления:

Система TN: подсистемы TN-C, TN-S, TN-C-S
Система ТТ.
Система IT.

Первая буква - состояние нейтрали источника питания относительно земли:
T - заземленная нейтраль;
I - изолированная нейтраль.
Вторая буква - состояние открытых проводящих частей относительно земли:
N — открытые проводящие части присоединены к глухозаземлённой нейтрали источника питания.
T - открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
I - открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы - совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
S - нулевой рабочий (N) и нулевой защитный (PE) проводники разделены;
С - функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник);

Разберём каждую систему и подсистему для того, чтобы лучше понять, как они работают и для чего они нужны.

Система TN – система в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электропроводки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

Глухозаземленная нейтраль - нейтраль трансформатора или генератора, присоединенная непосредственно к заземляющему устройству.

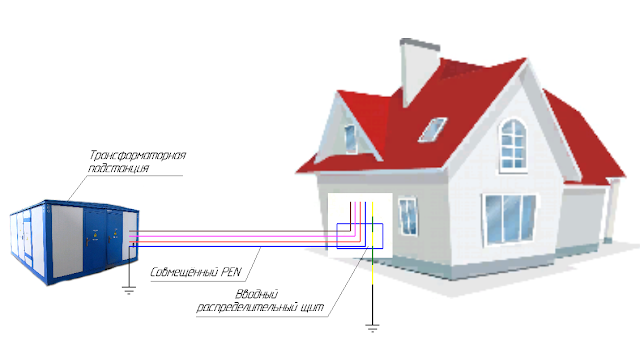

Cистема TN-C

Система TN - C - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (C — combined — объединённый).

Достоинства подсистемы TN-C.

Наиболее распространенная подсистема, экономичная и простая.

Недостатки подсистемы TN-C

У такой системы нет отдельного проводника РЕ (защитное заземление). Это означает, что в жилом доме в розетках отсутствует заземление. Нередко при такой системе делается зануление. Зануление — это крайняя мера, рассчитанная на эффект короткого замыкания. Если проводник фазы окажется на корпусе прибора, произойдет короткое замыкание (КЗ), в итоге, сработает автоматический выключатель на отключение.

При такой системе TN-C недопустимо уравнивание потенциалов в ванной комнате.

Cистема заземления TN-C используется в старом жилом фонде и не может быть рекомендована для новых построек.
